レキュピレータ用プレート式熱交換器ーポリブロックシリーズ

最適な熱回収ができる幅広いラインナップのGAS/GAS専用プレート式熱交換器

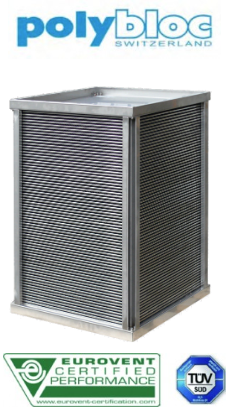

Polybloc熱交換器
  • 標準材質はアルミニウムを用い、エアハンドリングユニットの中に設置できるサイズに製作可能。
  • 最適な効率と圧力損失の両面から考慮したプレートピッチを選択可能。
  • 高温側と低温側の最大圧力差は、10,000Pa(0.1bar)。
  • 腐食性の空気(例えば、スイミングプールの空気)に適したエポキシコーティングを施すことが可能。
  • 『EUROVENT』、『TUV』により性能・品質認証済。
  • 材質はステンレスや高耐蝕性のあるポリプロピレンでも対応可能。
  • 特殊形状(長方形や流体毎にプレート間隔を変えたもの等)にも対応可能。
  • オプションで、バイパス、ダンパーを選択可。

適した用途

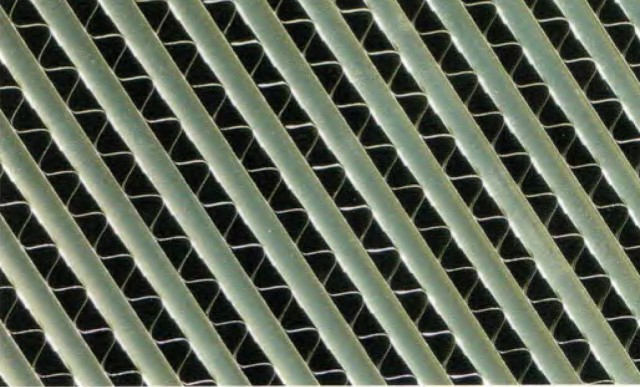

Polyblocプレート構造

塗装工程、メッキ工程、研究設備・燃焼炉・ブライン槽からの汚れた排気など、ほぼ全てのアプリケーションにおいて、幅広い製品からご提案することが可能です。

耐腐蝕、効率、圧力損失を考慮し、材質、サイズ、プレートピッチの幅広いバリエーションにより最適な熱交換器をご提案します。これによりエネルギーとコストの削減を確かなものにします。

アルミニウム

オールアルミニウム製モデル

アルミニウム材質のPOLYBLOCは、両方の空気の差圧が10KPaまで使うことができます。その独自の安定性は、特殊な形状をしたプレートにより得ることができます。アルミニウム製POLYBLOCは、中程度の腐蝕環境
(例えば、スイミングプール)において使えるようにエポキシコーティングを施すこともできます。

PP/PVC

PP、PVCモデル

高腐食環境での使用には、ポリプロピレン(PP)材質のPOLYBLOCが最適です。ブライン槽、メッキ工場や研究室からの排気には、通常PP材質が 使用されます。クロム酸のような高腐食物質には、PVCで熱交換器を作ることもできます。深絞り加工プレートは互いに
シールされ、その上に超音波溶接で固定することにより、均一な密閉性を確かなものとしています。

ステンレス

ステンレス製モデル

ステンレス材質のPOLYBLOCは、プレート間は溶接なしで構成され、両方の空気の差圧が10KPaまで使うことができます。プレートピッチやサイズなどを変えることができ、幅広い選択でお客様の要求に的確に応えることができます。 316Ti材質で作られた熱交換器は、高温で高い腐食性の燃焼排気に使用できます。密閉要求度と適切なシールの選択により、最高600°Cまで耐えることができます。主たるアプリケーション例である250°Cまでのプロセスエネルギー回収の場合、投資費用の回収は非常に短期間となります。

ガスタイト溶接

オール熔接モデル

温度と密閉性における高い要求のアプリケーション、例えば工業触媒炉からの熱回収の場合は、ステンレス材質のガスタイト溶接POLYBLOCを提案できます。この熱交換器はプレートをマイクロプラズマプロセスで全溶接しており、シール材は使用していません。ユニットの完全密閉性は、異なる圧力でのテストで確認しています。使用する合金材料によって、600°Cをはるかに超える高温での使用も可能です。

POLYBLOCついて

POLYBLOCは先進熱回収システムのパイオニアとして1982年から熱交換器を作り続けています。

継続的な成長を続けた数年後から、POLYBLOCは非常に高い基準の用途、すなわち最高の効率、非常に高い圧縮強度、高温対応、耐蝕性を要求される用途などに応じる熱交換器のリーディングカンパニーとなりました。
POLYBLOCは最善な方法でお客様の要求を満たすために、幅広い製品を持って提案します。
POLYBLOCは、未来志向の技術に常に注目し、エネルギー回収用の製品を数多く開発してきました。熟練された熱意をもったスタッフによる継続した製造管理が、結果として製品の最新化や現代化へとつながり、お客様との信頼性を生むベースとなっています。

POLYBLOC製品は非常に高いエネルギー省力化を約束します。そして、それは環境への賢明で経済的な投資となります。

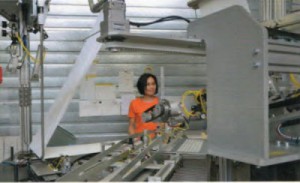

メンブレンシート製造

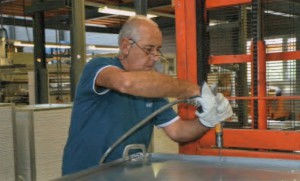

熔接作業
