高効率シェル＆チューブ式 マイクロ熱交換器
微細なチューブによる高効率シェル＆チューブ熱交換器
- オールチタン製、オールSUS316製、その他ハステロイ、インコネルなど特殊材質でも製作可能
- コンタミを極力防止し、堅実な運転を行う箇所へ
- 全溶接構造による一体式
- 内径2.0ｍｍの微細チューブによる高効率設計を実現
商品詳細
製品特長

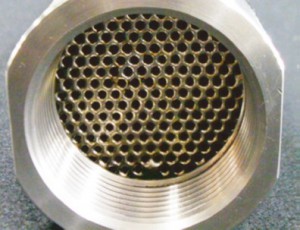

オール純チタン0.3mm薄肉チューブ
特別設計の極薄チタン0.3mm薄肉素材を、
東京チタニウムの開発により微細な内径2mmチューブに加工、高効率化を実現しました。

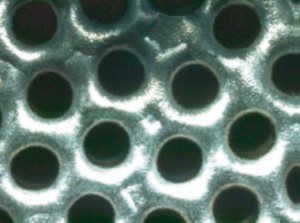

微細チューブによる高効率設計
水/水設計における問題点は、大径パイプによる流体の層流化が境膜係数の低下を招いていたことでした。
小径極薄チューブを使用することで、層流部分の低熱伝導部分の削減に成功、
K値(総括伝熱係数)=4000W/m2・K以上を達成しました。
溶接構造によりイオン化防止
ロウ材をー切使用せずチタン材をTIG溶接にて製造をすることで、
純水に 対するイオン化を極力抑えた熱交換器として使用可能です。
仕様および諸元

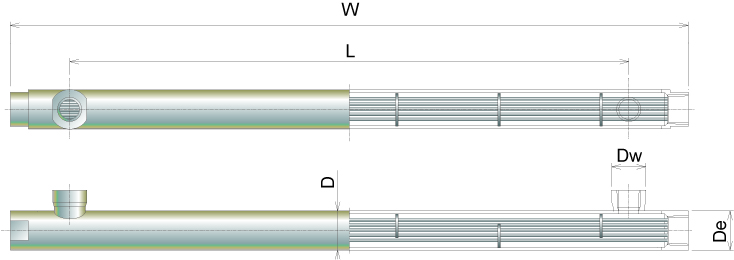

外形寸法 マイクロ熱交換器寸法一覧—チタン/SUS316L共通
※上記寸法は予告なく変更になる可能性がございます。

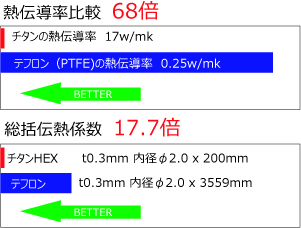

チタンとテフロンの違い
注意：
管外境膜係数を一定とし、チューブ素材のみを入れ替えた場合の 簡易計算であり、実際の運転条件、設置方法により違いがあります。

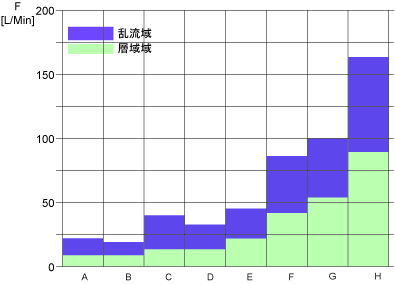

各機種別最適流量範囲
