シェル＆チューブ式熱交換器　MDI-DRT/MDI-DRS

乱流運動を生じさせるコルゲートチューブが伝熱性能を大幅アップ!

従来製ストレートチューブ採用のシェル＆チューブから、本コルゲートシェル＆チューブへ変更することで、内部の液体が攪拌流による乱流化作用により大幅に伝熱効率が改善されます。
コルゲート化させることで表面積は約1.2倍増加しますが、乱流化による性能アップは2-3倍に上昇。
さらに、チューブ内に強烈な乱流＝専断力が発達するため微細な汚れ、スライムなどの閉塞要素が付着しにくい効果も両立します。

既設のベアチューブタイプシェル＆チューブからの置き換えを行うことで、高効率化＝熱源であるガス代又は電気代の削減に直結します。液/液熱交換器としてはもちろん、蒸気/液熱交換器としてもご使用頂くことが可能です。

コルゲートチューブのためスケールの付着は少ない設計となっています。
ひどい汚れの環境下でも熱交換専用の洗浄液をご用意しておりますので、様々な環境下で安心してご使用頂けます。
※特殊形状も相談可能。

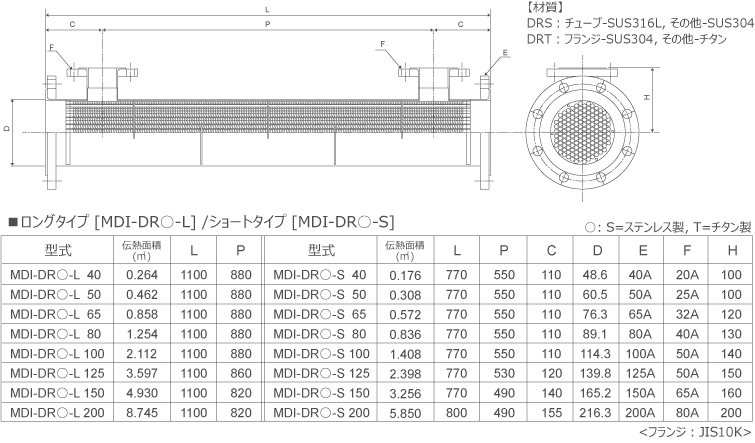

ラップジョイントタイプ

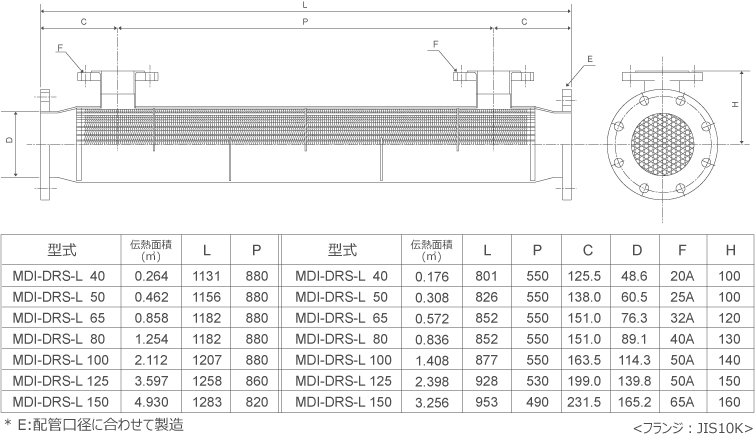

レデューサータイプ—ステンレス用

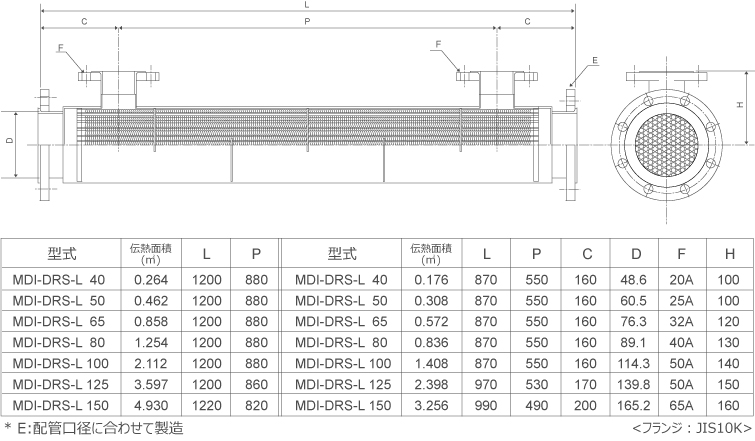

レデューサータイプ—チタン用

製品特徴

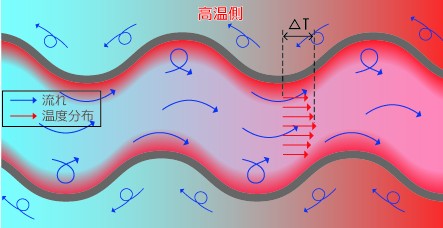

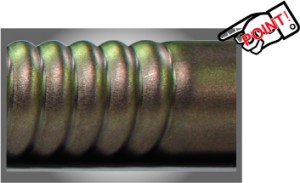

コルゲートチューブの利点

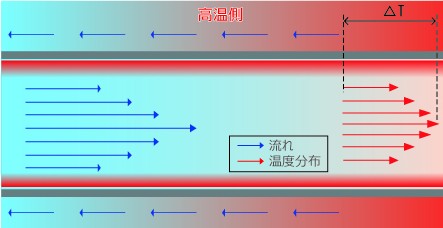

ストレートチューブは、管外の腐食やゴミづまりには対応が可能ですが、伝熱面積が少なく統括伝熱係数も小さいため、チューブ本数が多く必要になり加工にコストが掛かる上に熱交換器本体も大きくなってしまいます。それをコルゲートチューブにすることで、熱交換効率を上げながら熱交換器本体のサイズをダウンすることが可能です!

注:汚れが激しい環境では、サイズを小さくすると性能がダウンするケースがあるため、現場のメンテナンスを含めた検討が必要です。

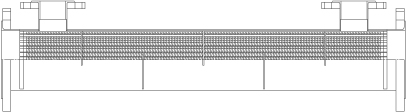

従来サイズ
