MDI簡易ヒートポンプ/チラー

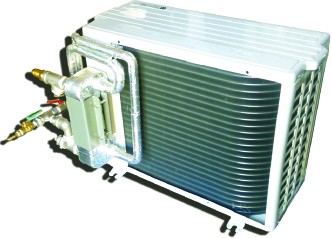

超高効率代替冷媒ガス専用プレート式熱交換器採用

product130-01

MDIだからできる特殊設計+高効率!

専門業者でなくても簡単に施工できるだけでなく、しっかり省エネできるヒートポンプです。

  • 超大伝熱面積の新冷媒ガス専用プレート式熱交換器採用
  • 誰でも扱いやすい単純施工、冷水⇔温水切り替えはスイッチーつで
  • 全開運転時にしっかりと省エネができる設計
  • 冷水/温水の切り替えが可能な設計
  • あらゆる熱源を利用できる特殊熱交換器との組み合わせ

製品特長

水熱源タイプ

水を熱源として温水を作る、またはディップスイッチ切替により水冷で冷水を作るタイプです。

【特徴】
水熱源のため、空気熱源と比較し省エネ運転が可能
伝熱面積が大きい熱交換器を搭載し、熱交換効率を大幅にアップ(空気熱交換器は機能しません)
大流量運転に対応。最少10L/min~50L/min

【用途】
地中熱源+温水、井水熱源+温水、排水熱回収+温水、簡易水冷チラー

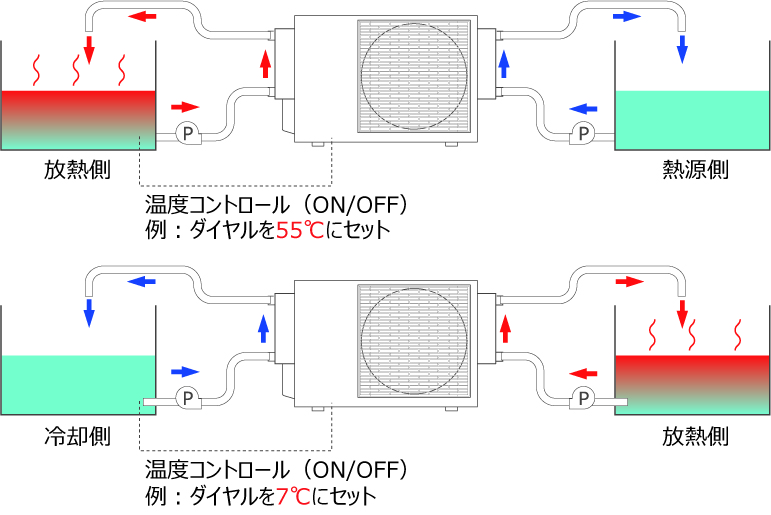

【運転イメージ】

空気熱源タイプ

空気を熱源として温水を作る、またはディップスイッチ切替により空冷で冷水を作るタイプです。

【特徴】
空気熱源のため、設置場所を選ばず誰でも簡単に運転開始ができる
伝熱面積が大きい熱交換器を搭載し、熱交換効率を大幅にアップ
大流量運転に対応。最少10L/min~50L/min

【用途】
空冷ヒートポンプ=冷風+温水、簡易空冷チラーとして

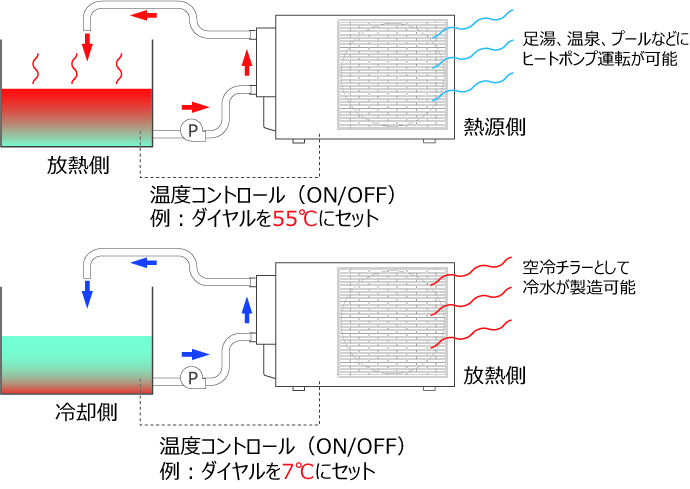

【運転イメージ】

※設置上のご注意:ポンプ、配管、フロースイッチまたはホース設置は含まれていません。
※ご希望の運転、制御などがございましたらMDIまでお問い合わせください。

用途

ビニルハウス/イチゴの土壌温調

温泉/冷風+温水によるボイラー給水加熱

自宅既設ガス床暖房の改造、空気熱源タイプを増設
床冷房+床暖房化で省エネと快適環境を実現。

いちご農家様による井水熱源+温水出力。
クラウンを樹脂パイプで低温加熱、既設のカオンキの重油使用量を大幅に削減。

その他の例として、

  • 温浴施設でのボイラー室の熱を脱衣所の暖房補助に利用
  • 集合施設(例えば福祉施設)での床暖房

など、アイデア次第でさまざまな場所に使用できます。

応用例

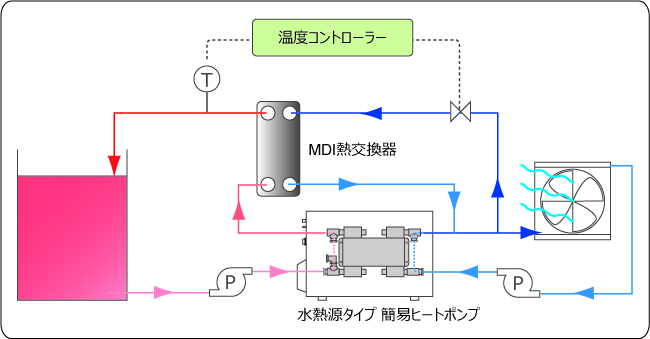

簡易ヒートポンプを利用した温度制御システム

水熱源タイプの簡易ヒートポンプを使って、熱平衡回路を利用した±5℃の温度制御システムを運用することが可能です。
タンクに入る水の温度を見て、熱源側の水を必要に応じて分配し、温度調整を行い、タンクの水を一定温度に保つことで実施できます。
このタンクの水を利用して、さらにパネル温調などに利用し風を発生させずに室内の温度調整を行うなど、ご用途に合わせた応用が可能です。

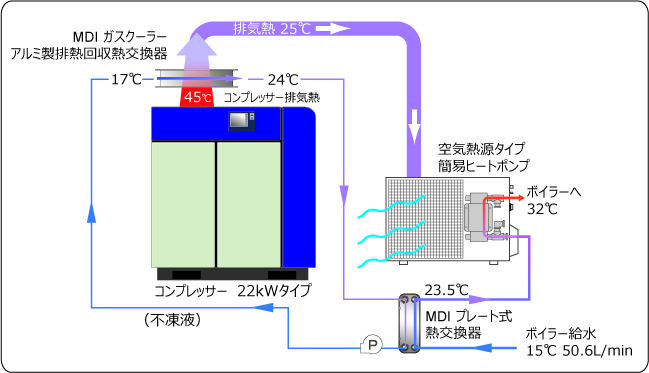

コンプレッサー排熱回収システム

コンプレッサーの排熱が周囲の空気温度を上昇させ、環境を悪化させ、空調の負荷を増大させる原因になる場合があります。
まず高効率な排熱回収専用設計の熱交換器を排気熱の出口に設置し、効率よく熱回収を行います。

それに加えて、熱交換器の後に排気される熱からも、空気熱源タイプの簡易ヒートポンプを使って徹底的に熱回収します。
熱回収の基本である、排熱のカスケード利用を実践することで、排気熱の出口温度を5℃まで冷却することが可能となります。

徹底した熱リサイクルを実施したい方に最適です。

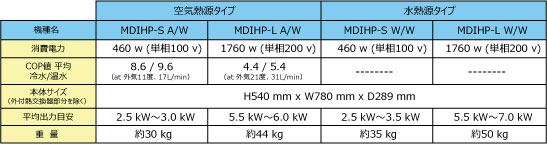

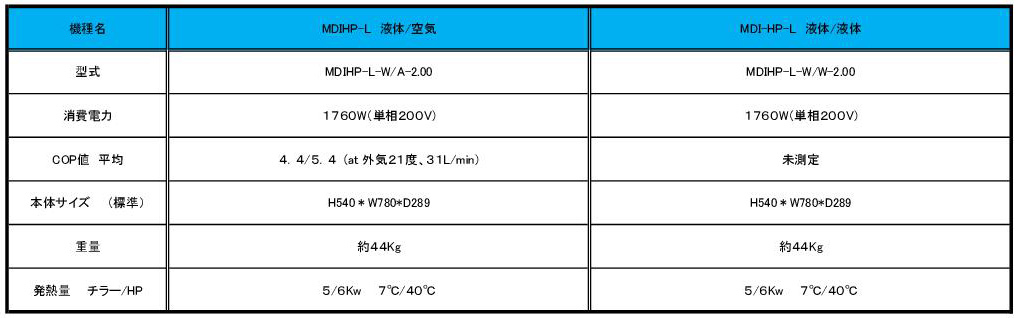

ラインナップ

ご注意:
・上記の数値は環境温度により変化します。保障値ではありません。
・上記ユニットはテスト用品であり、温度制御装置なしのユニットです。(オプションによりON/OFF制御スイッチを選択可能)
・ポンプは含まれませんので、別途ご用意いただく必要があります。
・液体の種類によっては、使用できないまたは腐食する場合がございますので別途ご相談ください。(チタン、ステンレスなど選択可能)
・製品として、制御を含めたユニットをご希望の方は別途お問い合わせください。(液/空気、液/液、オイル/空気などもご相談ください。)
