水冷式熱交換器の仕組みと用途を紹介！プレート式で実現する省エネ冷却
工場の生産ラインで冷却設備の見直しを考えるとき、「水で冷やすタイプの熱交換器」が候補に上がることがよくあります。特に薄い板を重ねた構造のものは、場所を取らないうえ冷却力も高いので、電気代削減につながる機器として人気です。ただ、その仕組みや実際の使い道を詳しく知っている人は意外と少ないようです。この記事では、水で冷やす熱交換器の基本から、板を重ねた構造が持つ特徴と省エネ効果、さらに工場での使い方やお手入れのコツまでをわかりやすく説明します。設備投資の参考に、また日頃の保守作業に役立つ情報として、ぜひお読みください。
目次
水冷式熱交換器とは？空冷式との違い
水で冷やすタイプの熱交換器は、水を冷やす媒体として使い、機械や製造工程で出る熱を効率よく取り除く装置です。工場の設備では、機械が動くと大量の熱が出ますが、この熱をきちんと処理しないと、製品の品質が落ちたり設備が壊れたりします。水で冷やす方式は、空気で冷やす方式に比べて冷却力が強く、狭い場所でも多くの熱を処理できるのが特徴です。一方、空気で冷やすタイプは、水道が不要なことに加え設置が比較的簡単というメリットはあるものの、冷やす力が気温に左右されやすく、夏の暑いときには能力がかなり落ちます。
工場における冷却システムの全体像
工場の冷却システムは、いくつかの機器を組み合わせて作られています。水冷式熱交換器は、この冷却の流れの中で「熱を効率よく移動させる」役割を担う中核的な装置です。現場では、熱の出方や必要な冷却力、設置する場所に合わせて、一番いい冷やし方を選ぶことが大切です。

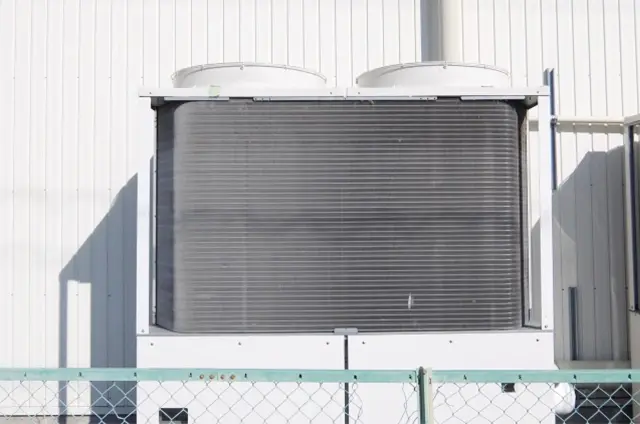

空冷式熱交換器(空冷ラジエーター)
水を使わず、空気で直接放熱する冷却手段です。設置が容易で水道設備が不要という利点がある一方、冷却能力は水冷式より限定的で、外気温の影響を受けやすい特性があります。
関連記事：ラジエーターとは？意味や種類・構造などの基本を解説
クーリングタワー
工場全体で使用した冷却水を屋外で冷却し、再利用する設備です。水冷式熱交換器やチラーで温まった水を受け取り、冷やして循環させる役割を持ちます。
関連記事：クーリングタワーとは？種類や仕組み、衛生管理についても解説
チラー
この装置では、一定温度の冷却水を安定供給します。水冷式熱交換器と組み合わせることで、チラーで作った冷たい水を各設備へ効率よく配り、そこで発生した熱を回収する流れを作れるのが特徴です。
関連記事：チラーとは？チラー（冷却循環装置）の種類や用途を解説！
【仕組み】プレート式熱交換器が省エネに効く理由
板を重ねたタイプの熱交換器が高い省エネ性能を誇る理由は、その独特な作りにあります。薄い金属の板を何枚も重ね、板の間に熱い液体と冷たい液体を交互に流すことで効率よく熱をやり取りします。
プレート式とシェル＆チューブ(多管)式の違い
筒に管を入れたタイプの熱交換器は、丸い筒の中にたくさんの細い管を入れた構造になっています。片方の液体を管の中に流し、もう片方を筒の側に流して熱をやり取りする方式で、昔から工業で広く使われてきました。頑丈な作りで高い圧力にも耐えられ、長持ちする点が特徴です。
一方、板を重ねたタイプは、筒に管を入れたタイプより熱を伝える面積を効率よく確保できるため、条件によっては同等の冷却能力を確保しながら、設置面積を大幅に削減できるケースもあります。工場内のスペースが限られているときや、既にある設備を新しくするときに設置場所を変えられない場合は、板を重ねたタイプを選ぶことをおすすめします。
「乱流」を生み出すプレート構造の秘密
板を重ねたタイプの場合、板の表面につけられた独特のデコボコ模様によって高い熱の伝わり方が実現します。このデコボコは単なる飾りではなく、流体の動きの研究に基づいて細かく設計されたもので、液体が通るときにわざと渦を起こす働きをします。渦ができた状態では液体が効率よく混ざり、板の表面近くの膜が薄くなって、熱がより伝わりやすくなります。
液-液交換による熱回収・冷却の効率化
板を重ねたタイプの熱交換器は、液体同士の熱のやり取りで特に優れた能力を発揮します。水や油、いろいろな工程で使う液体など、様々な液体の間で効率よく熱を動かすことができ、製造工程で出る余った熱を集めて別の工程で使い直すといった省エネ対策が可能です。
液体同士の交換では、気体と比べて熱を持つ量が大きいため、少ない量でも大きな熱を動かせます。例えば、温度差10度の水を使った場合、同じ温度差の空気と比べて約3500倍もの熱を運べます。これにより、配管の太さやポンプの大きさを小さくでき、設備全体をコンパクトにして運転費用を減らせるのです。
プレート式熱交換器は何に使う？主な用途と導入メリット
板を重ねたタイプの熱交換器は、製造業の幅広い工程で使われており、その使い道は様々です。金属加工、プラスチック成形、食品製造、化学工場など、温度管理が大事な現場では欠かせない存在と言えるでしょう。以下では、工場での代表的な使い方と、それぞれの場面で板を重ねたタイプがどんな効果をもたらすのかを具体的に説明します。
製造ラインの冷却(金型・作動油・コンプレッサ)
プラスチックを型に入れて形を作るときの型の冷却は、板を重ねたタイプの代表的な使い道の一つです。型の温度をちょうどよく管理することで、形を作る時間を短くして製品の品質を上げることが同時にできます。従来の筒に管を入れたタイプでは冷却水をたくさん流す必要がありましたが、板を重ねたタイプでは少ない水の量でも効率よく熱を奪えるため、ポンプの電気代が減らせます。油圧機械の作動油冷却やコンプレッサの冷却でも同様に、コンパクトな設置面積で高い冷却能力を発揮し、設備の安定稼働と省エネを両立します。
廃熱回収による省エネ(排水・プロセス液)
製造工程で出される熱い排水や使い終わった工程の液体には、まだ多くの熱エネルギーが残っています。板を重ねたタイプの熱交換器を使ってこれらの余った熱を集め、新しく入れる原料の水や工程の液体を温めるのに使うことで、ボイラーや温める装置の負担を大きく減らせます。特に、続けて大量の温かい水を使う食品製造や化学工場では、余った熱を集める省エネ効果がはっきりと出ます。
メンテナンス担当者が知っておくべき「洗浄」と「詰まり対策」
板を重ねたタイプの熱交換器の性能を長期間維持するには、きちんとしたメンテナンスが必要です。一番大事な作業が定期的な洗浄で、板の表面についたスケールや汚れを取り除くことで、熱の伝わり方が悪くなるのを防ぎます。洗浄の回数は使う条件で違いますが、一般的には年に1回から2回行うことが推奨されます。
洗浄の手順は、タイプによって変わりますが、分解可能タイプの場合はフレームを固定しているボルトを緩めて、板を一枚ずつ外していきます。外した板は汚れにあった薬剤を使って洗い、水でしっかりすすぎます。詰まりへの対策としては、入口側にストレーナーをつけて、ゴミが入るのを防ぐのが基本です。定期的に圧力の差を測るようにし、最初の値が大きく上がっている場合は、詰まりの兆しと判断して早めに洗浄しましょう。
まとめ
水冷式熱交換器は、工場において安定した冷却と省エネを両立するうえで欠かせない設備です。中でもプレート式熱交換器は、薄いプレートの凹凸によって乱流を生み、従来のシェル＆チューブ式よりも高い伝熱効率を発揮します。限られたスペースでも大きな冷却能力を発揮でき、省エネ効果も高いため、設備更新時の有力な選択肢となるでしょう。用途としては、金型や作動油、コンプレッサなどの製造ラインの冷却から、排水やプロセス液の廃熱回収まで幅広く、工場のランニングコスト削減に大きく貢献します。
分解洗浄が容易な構造タイプもあるため、日常のメンテナンス性にも優れている点も水冷式熱交換器の特徴です。運用のポイントは、定期的な洗浄とストレーナー設置による詰まり防止で、これらを適切に行うことで高い性能を長期間にわたって維持できます。冷却設備の効率化や省エネ対策を検討する際は、工場全体の冷却システムにおける水冷式熱交換器の位置づけを理解し、プレート式の特性を活かした最適な選定を行うことが重要です。
